A funkcióval EAN 13-as és Code 39-es vonalkódokat nyomtathatunk szállítólevél, terméktörzs, szállító rendelés(ha van a rendelésen visszaigazolás, akkor a visszaigazolt mennyiséggel) vagy termelés munkalap alapján.

A Code 39-es a TCIF (Telecommunications Industry Forum) 1994. október 3-i  ‘Shipping and Receiving Transaction Bar Code Label Specification’ és a EDIFICE (Electronic Data Interchange Forum for companies with Interest in Computing and Electronics) 1995. május 4-i 'Bar code label implementation guide for shipment identification' ajánlásai alapján készül.

A GS1 DataBar / GS1-128 (pontos neve: UCC/EAN-128) jelképrendszer az EAN/UPC jelképrendszer kiegészítőjeként funkcionál, ugyanis egy EAN-13 jelkép méretű vonalkódba a kereskedelmi áruazonosítón túl kiegészítő információkat is képes megjeleníteni.

Tulajdonságai

- kereskedelmi áruazonosító (GTIN) és bizonyos típusainál + kiegészítő adat kódolása,

- numerikus és bizonyos típusai esetében alfanumerikus adatok (ISO/IEC 646 szerint) kódolása,

- fix és bizonyos típusai esetében változó hosszúságú adatok kódolása,

- típusai csoportosíthatók kiskereskedelmi pénztári környezetben (POS) alkalmazható és nem alkalmazható jelképekre,

- GS1 Adattartalom Azonosítók alkalmazása bizonyos típusainál

- nincs nyugalmi mezője,

- 4 típusa omnidirekcionálisan olvasható.

A GS1 Databar egy elválasztó funkció karakterrel kezdődik, adatípusonként a típus azonosító, utána az érték. Változó hosszúságú érték esetén az érték végén szükséges az elválasztó karakter.

A sERPában a következő típusokat használjuk:

02        GTIN of Contained Trade Items                EAN kód                fix 14 karakter *

10        Batch/Lot Number                        Gyártási szám                változó, max 20 karakter

15        Best Before Date (YYMMDD)                Lejárat dátum                fix 6 karakter

Példa: [FNC1] 02 66405000000000 10 39220806 [FNC1] 15 161231

* A 14 karakter a következőképpen alakul ki:

Ha a vonalkód kevesebb, mint 14 karakter és

- nincs megadva a párbeszédablakon az 'EAN 14 prefix' mezőben semmi, akkor elölről 0-val kerül feltöltésre 14 karakterre

- van megadva a párbeszédablakon az 'EAN 14 prefix' mezőben érték (1 karakter vihető be) akkor ez kerül előre és az EAN13 utolsó karaktere helyére egy check digit kerül.

Ha a vonalkód 14 karakter, akkor változtatás nélkül bekerül a 02 mezőbe. Ebben az esetben a párbeszédablakon megadott EAN 14 prefix nem kerül figyelembevételre.



A innen  (barcode4j-2.1.0-bin) letöltött zip-ből a build könyvtárból a barcode4j-fop-ext-complete.jar és avalon-framework-4.2.0.jar fájlt kell a fop build könyvtárába másolni a működéshez.



A funkció új fejlesztésének a "Nyomtatás példányonként" mezőnek köszönhetően alkalmas arra a működésre, hogy a QR2-es kimenet esetén a címkemennyiségeknek megadott mennyiséget példányszámként adunk át a nyomtató driverének.

A működést ilyenkor QR2 esetén nyomtató kimenet választása esetén lehet szemléltetni, ha pdf olvasó programot választunk nyomtatónak. Ilyenkor a sERPa bizonylat tételenként készít pdf fájlt úgy, hogy annyi példányban helyezi el bennük a címkéket, amennyit megadtunk címkemennyiségnek (ezt úgy valósítjuk meg, hogy példányszámokként adjuk át a nyomtatónak az értékeket). Tehát ez az új működés egy gyors címkenyomtató esetén elkerülhetővé teszi a nyomtató felesleges újra pozícionálását, amivel lassul a nyomtatás sebessége és az eszköz élettartama is csökken.

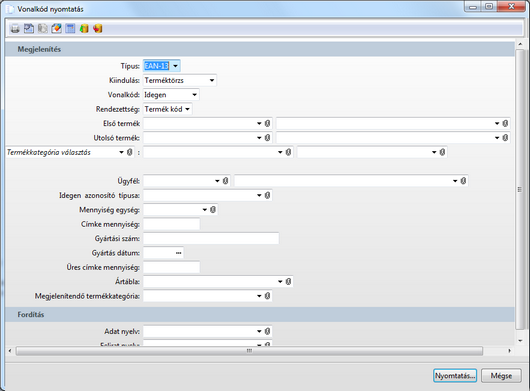

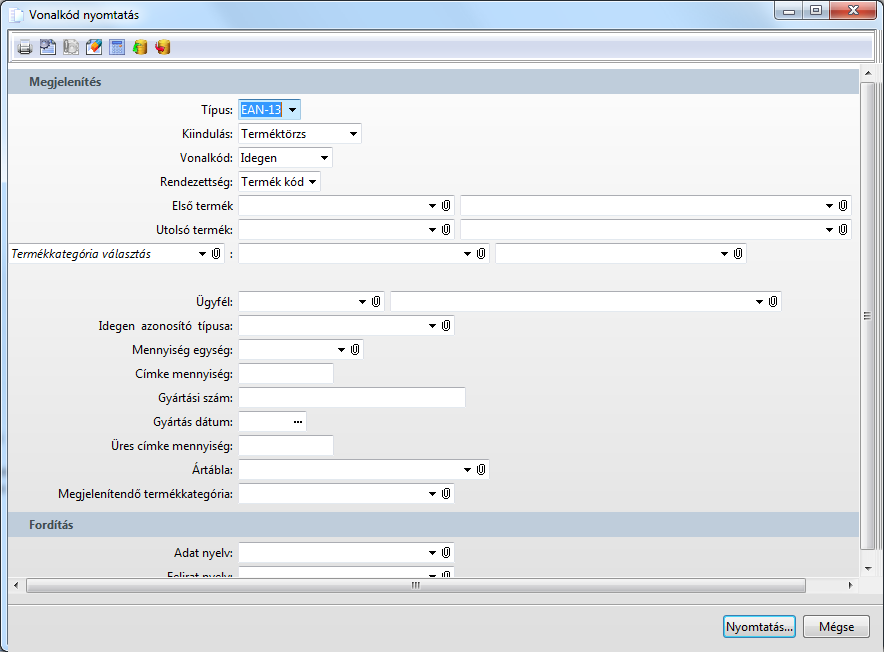

Párbeszédablak

Leírás

A kliensgépre, amelyről vonalkódot szeretnénk nyomtatni fel kell telepíteni az említett vonalkód fontokat. Az EAN 13-as fonthoz a InstCD\Extra\Fonts\setup_codeEAN13.exe elindításával (csak ezzel működik, más EAN 13-as fontokkal nem), a Code 39-eshez pedig a InstCD\Extra\Fonts\code39.ttf fontot kell telepíteni (Vezérlőpult / Fontok).

Alapértelmezésben az EAN 13-as vonalkód A4-es, nyolc soros három oszlopos etikettes papírra, a Code 39-es pedig egy oszlopos 70mm x 40mm etikettre nyomtatódik.

Lehetőség van címkenyomtató használatára is, amelyet a egyrészt a címkevezérlő fájlok megszerkesztésével (Mintafájlok található az InstCD Extra könyvtárában a CimkeMinta alkönyvtárban.), másrészt a megfelelő menüparaméterek beállításával lehet használatba állítani.



Rendezettség: Kód.

Egyéb

* A címke mennyiség meghatározása

+ Kiindulás = Szállítólevél esetén

- ha van gyártási szám, akkor a gyártási szám mennyisége (ha mennyiség nélküli gyártási számos a nyilvántartás, akkor egy),

- ha nincs, akkor a szállítólevél tételben szereplő mennyiség szükség szerint az olyan mennyiség egység(ek)re átváltva és felfelé kerekítve, amihez meg van adva vonalkód.

+ Kiindulás = Termelés munkalap esetén a munkalapon szereplő gyártandó termék mennyiség csökkentve a raktárra vett mennyiséggel, és átváltva a szállítólevélnél leírt módon.

+ Az alap mennyiség egységtől eltérő mennyiségi egység alapján kalkulált címke számú esetben a mennyiség a címkéhez tartozó alap mennyiség egységben megadott mennyiség.

* EAN 13-as címke esetén MennyisegEgyseg mezőben a termék alapértelmezett mennyiségegysége, a CimkeMennysegEgyseg az átváltás mennyiségegysége, a Mennyiseg-ben pedig az adott váltószám található.

* Code 39 címke rövidítései:

- MPN: termék (saját) kód és név

- (P): termék idegen kódja

- OP: operátor személy

- (Q): (átváltott) mennyiség

- (Z): saját termékkód / gyártási szám ID és gyártási szám vagy munkalapszám.



* A tárolt eljárás visszaadja a következő adatokat:

1. Származási hely

2. Átváltásból a Kiszerelési egységet (M.E, és Mennyiség)

3. a Termékhez tartozó első szállító árajánlatból az első ügyfél nevét.

4. a Termékhez tartozó  származási ország nevét (SzarmazasiOrszag),valamint az ország Alpha2 kódját (SzarmazasiOrszagKodAlpha2)

5. A Termékhez tartozó első átváltási mennyiséget (ElsoAtvaltasMennyiseg)

6.A párbeszédablakon megadott mennyiségi egység szerinti átváltási mennyiség * termék bruttó tömeg, alapértelmezett mennyiség eseten 1 a mennyiség (AtvaltottTomeg)

7. A Termékhez tartozó referencia mennyiségi egységet (ReferenciaMennyisegEgyseg)

8. A terméknek, ha van olyan akciós ára (Struktúra: Általános: Akciós ár funkcióban megadott), amely ügyfél független, akkor visszaadásra kerül az akció kezdete vége időpont, az akció devizanem, valamint az akciós ár. (AkciosAr, AkciosArDeviza, AkcioKezdete, AkcioVege)



Termékkép megjelenítése a címkén egyéni listaváltozat készítésével lehetséges. A listaszerkesztőben az "Új kép hozzáadása" gombot megnyomva, majd a megfelelő sávra kattintva tegyük ki a kép mezőt. Állítsuk be a megfelelő méretet, majd jobbegérrel rákattintva az Opciók menüpontot válasszuk ki. A megjelenő Opciók ablak Név mezőjébe írjuk be, hogy: TermekKep. Mentés után, majd nyomtatáskor azok a képek fognak megjelenni, amelyek a termékkeresés lenyitásakor is megjelennek. Fontos, hogy TermekKep legyen a mező megnevezése!



A listára a code128+'o' kifejezést kell egyéni változatban rátenni, és a mezőn Code128bWinLarge fontot választani, ha Code128 vonalkódot szeretnénk nyomtatni.



Visszaadásra kerül referencia ár mennyiségi egységében: ReferenciaMennyisegBruttoAr és ReferenciaMennyisegNettoAr adatmezőben. (A Termék: További adatok fül: átváltás grid-be állítható be a terméknél egy logikai pipa segítségével)



GS1 nyomtatására csak PDF-ben van lehetőség. Az alábbi táblázat megmutatja, hogy milyen kiindulás esetén mely listaváltozatok kerültek lefejlesztésre:



Kimeneti eszközök

Nyomtató

Javasolt almenü

Funkció elérése menüszerkesztéskor: Készlet / Listák / Vonalkód nyomtatás

Paraméterek
